Kabelverbinding Angerlo – Doetinchem

In opdracht van Van Gelder heeft A. Kwakernaak een belangrijke bijdrage geleverd aan de aanleg van twee 20kV 630 mm² kabelverbindingen tussen onderstation Angerlo en station Doetinchem. Dit omvangrijke project, uitgevoerd in de periode van eind maart tot en met half september 2024, is een mooi voorbeeld van samenwerking, vakmanschap en technische innovatie.

Opdrachtgever:

Van Gelder

Projectomschrijving:

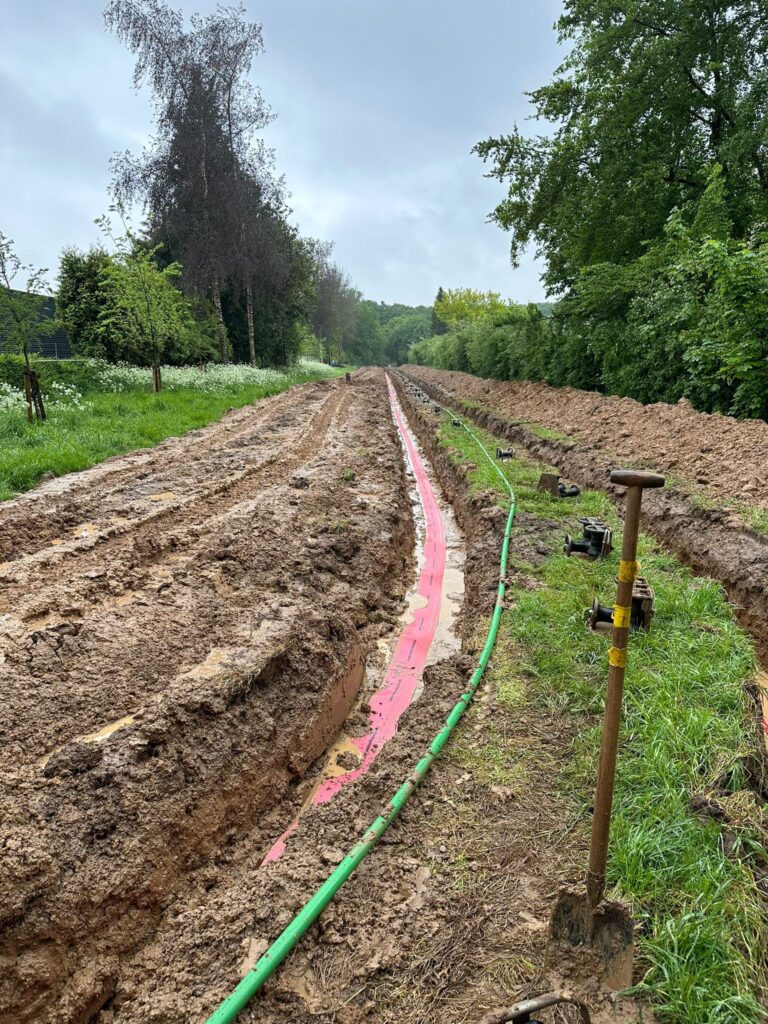

Het project bestond uit het aanleggen van twee parallelle kabelverbindingen over een tracé van 13 kilometer, wat neerkomt op een totale kabellengte van maar liefst 78 kilometer. De kabels zijn aangelegd in twee sleuven met een hart-op-hart afstand van drie meter. De sectielengtes van de kabeltrekken bedroegen circa 1.000 meter per trek, wat zorgde voor een efficiënte en veilige uitvoering. Een bijzonder aspect van dit project was het deel van het tracé dat is gerealiseerd middels horizontaal gestuurde boringen. Deze boringen, uitgevoerd door de interne boorafdeling van Van Gelder, kenden een maximale lengte van 997 meter en zijn aangelegd met vier HDPE mantelbuizen met een diameter van 125 mm.

Werkzaamheden A. Kwakernaak

Als onderaannemer heeft A.Kwakernaak een breed scala aan werkzaamheden verzorgd:

• Cultuurtechnische werkzaamheden op de landbouwpercelen

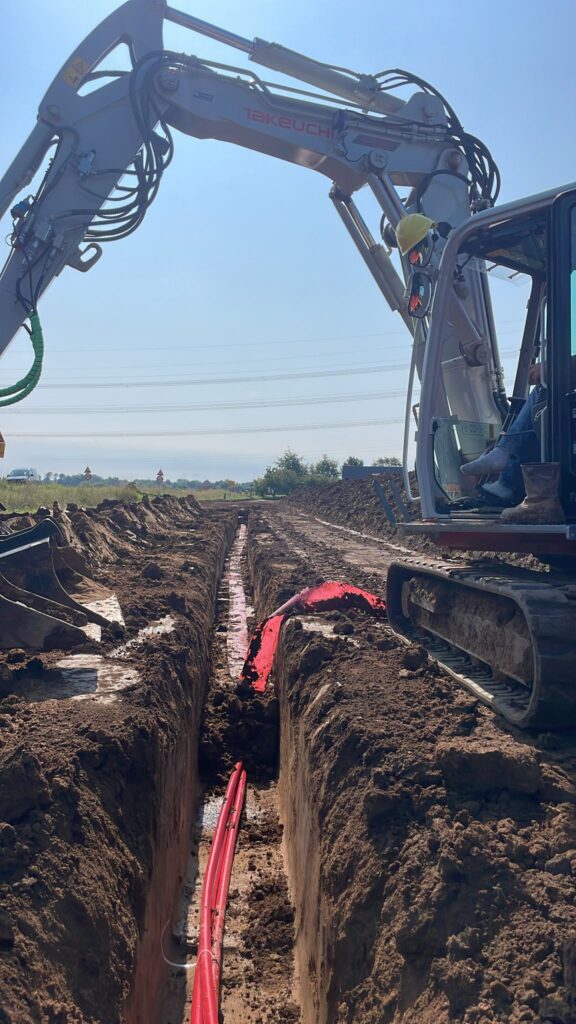

• Graven van sleuven ten behoeve van de kabelaanleg
• Trekken van de kabels
• Goedleggen, labelen en inmeten van de kabels
• Aanvullen en verdichten van de sleuven

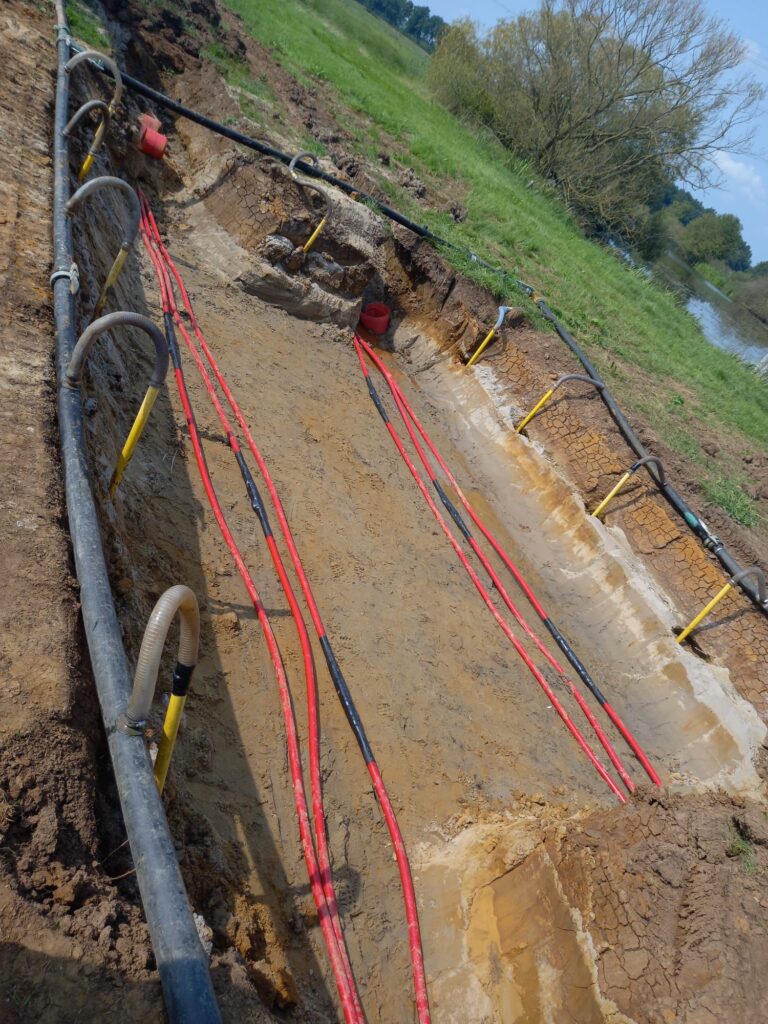

• Voorbereidingen mofputten voor het monteren van de kabels in de mofputten

Daarnaast was de uitvoerder van A.Kwakernaak actief betrokken bij het projectteam van Van Gelder. Hij nam de afstemming met het projectteam van Van Gelder voor zijn rekening. De afstemmingen met de opdrachtgever en overige stakeholders gebeurde vervolgens door het projectteam van Van Gelder.

Inzet materieel en team

Voor de uitvoering van het werk is een team van 4 tot 6 eigen vakmensen ingezet. Het ingezette materieel bestond onder andere uit:

• Mobiele kraan van 16 ton
• Rups graafmachines van 9 en 13 ton
• Kabellier van 5 ton
• Touwlier
• Trekker met platte wagen
• De benodigde haspelwagens zijn door Van Gelder ter beschikking gesteld.

Resultaat en samenwerking

De werkzaamheden zijn naar volle tevredenheid van zowel Van Gelder als netbeheerder Liander uitgevoerd. Wij zijn trots op het resultaat en de prettige samenwerking met alle betrokken partijen.
