Hoogwaardige kabelaanleg 3 parallelle circuits 150 kV voor TenneT – Zevenhuizen

In opdracht van Van Gelder heeft A. Kwakernaak een essentiële rol gespeeld bij de aanleg van de nieuwe 150 kV-kabelverbinding tussen het nieuw te bouwen hoogspanningsstation Zevenhuizen en het bestaande station in Bleiswijk. De verbinding bestaat uit drie parallelle circuits en is gerealiseerd in opdracht van TenneT.

Opdrachtgever:

Van Gelder

Aanleg 150 kV-kabelverbinding Zevenhuizen–Bleiswijk

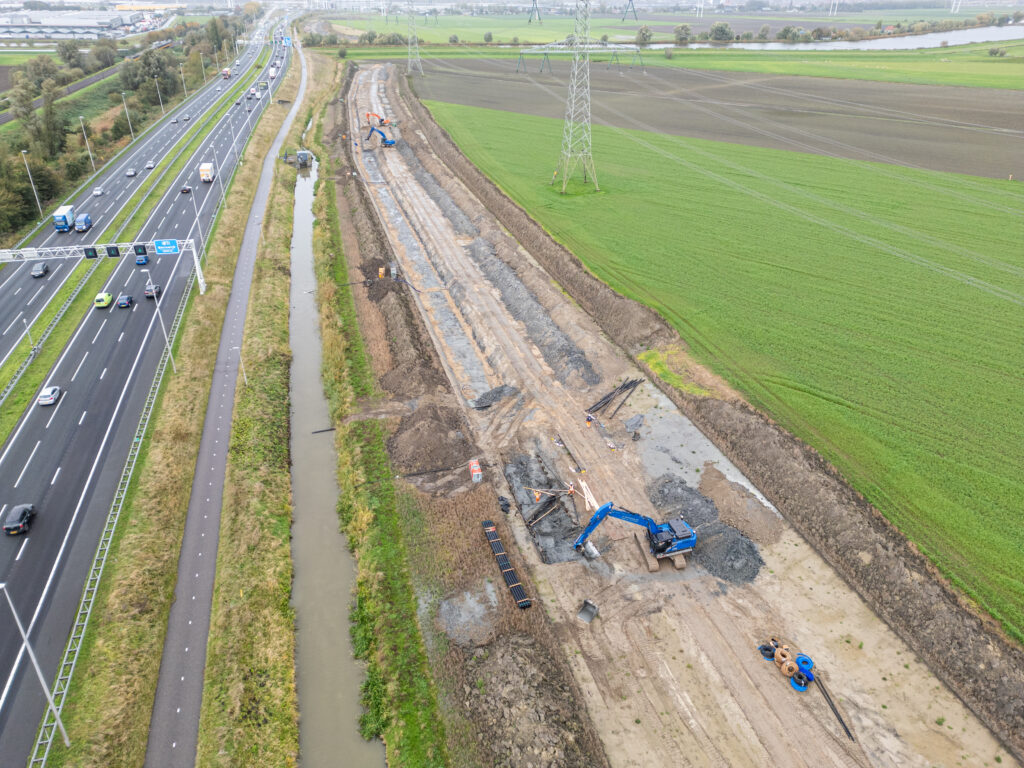

Dit project, uitgevoerd voor netbeheerder TenneT, omvat een tracé van 7,4 kilometer en bestaat uit drie circuits van 150 kV-kabels. Het tracé loopt vanaf een nieuw te bouwen hoogspanningsstation in Zevenhuizen door de landbouwpercelen parallel langs de A12 naar het bestaande hoogspanningsstation in Bleiswijk. Het tracé kenmerkt zich door werkzaamheden door cultuurtechnische gronden en kent tevens een aantal kruisingen middels horizontaal gestuurde boringen waaronder een kruising met de snelweg A12. De werkzaamheden zijn gestart in mei 2024 en lopen door tot april 2025, waarbij A. Kwakernaak gedurende de gehele projectduur actief is geweest op het werk.

Meedenken vanaf de aanbestedingsfase

Al in de aanbestedingsfase heeft A. Kwakernaak haar expertise ingebracht. Door actief mee te denken en waardevolle input te leveren voor de tender, heeft A. Kwakernaak bijgedragen aan het succes van Van Gelder als hoofdaannemer voor dit project van TenneT.

Horizontaal gestuurde boringen en kabeltrekwerkzaamheden

Een bijzonder aspect van dit project is de aanleg van een deel van het tracé door middel van horizontaal gestuurde boringen. Hierbij zijn telkens drie parallelle boringen uitgevoerd, met per boring een bundel van vier HDPE-mantelbuizen met een diameter van 250 mm. De lengtes van deze boringen varieerden van 280 tot maar liefst 1.200 meter. De boringen zijn uitgevoerd door de interne boorafdeling van Van Gelder. A. Kwakernaak heeft de kabeltrekwerkzaamheden door deze boringen succesvol gerealiseerd.

Specialistisch grondwerk en kabelaanleg

A. Kwakernaak heeft een breed scala aan werkzaamheden uitgevoerd, waaronder:

• Bouw van een tijdelijke brugconstructie met een lengte van 12 meter met een draagvermogen van meer dan100 ton
• Aanleg van cultuurtechnische werkwegen, opgebouwd uit doek, 30 cm zand en rijplaten

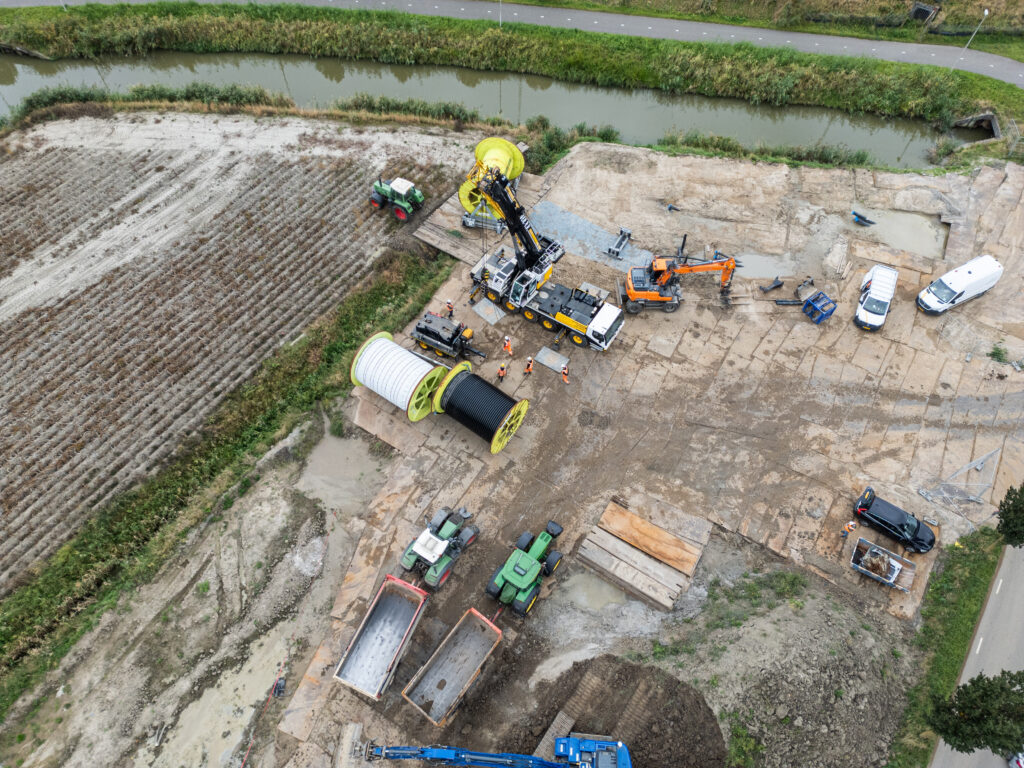

• Inrichting van werkterreinen voor de boringen met doek, zand, rijplaten en schotten
• Begeleiding van de intrekoperaties tijdens het inbrengen van de mantelbuizen in de boringen
• Afvoer van boorcuttings die vrijkwamen tijdens de boorwerkzaamheden
• Graven van sleuven inclusief het aanbrengen van drainage voor het bemalen van de sleuf
• Aanbrengen van doek, PP14 en back-fill zand onder de kabelverbindingen

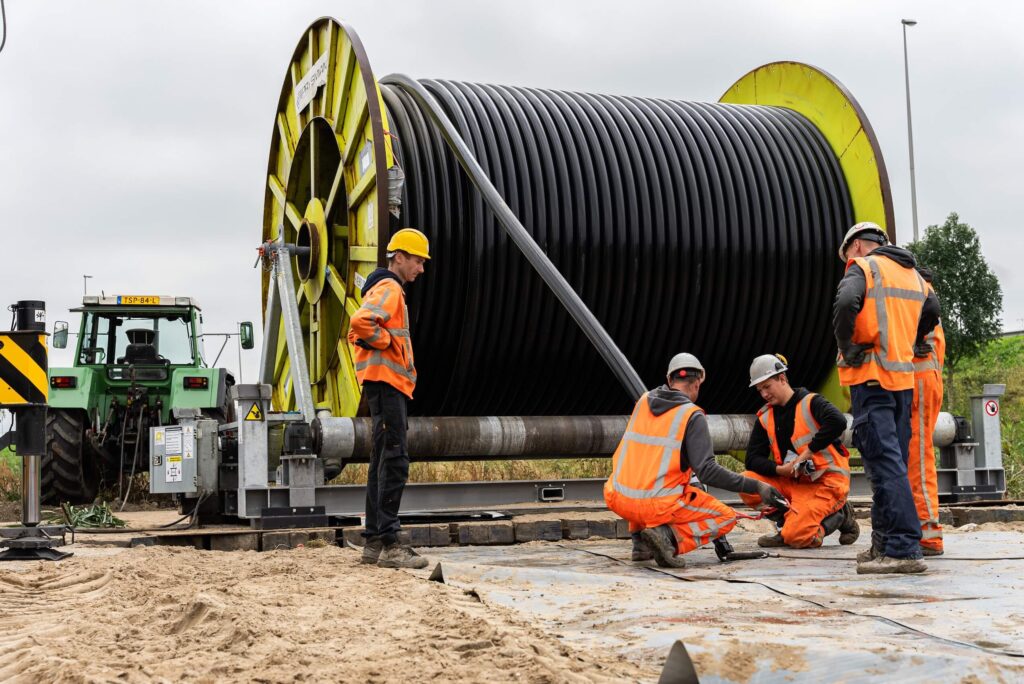

• Trekken en aanbrengen van de kabels in sterligging, inclusief labelen en het aanbrengen van een 40 mm duc-buis voor temperatuurmeting
• Aanvullen van de kabelsleuf met 60 cm backfillzand en verdichten van de sleuf
• Aanbrengen van duc-buizen voor communicatie
• Laagsgewijs terugbrengen van de uitkomende gronden en volledig cultuurtechnisch herstel van het tracé conform de CST van TenneT

Eigen materieel en uitvoeringsteam

Voor dit project is een uitgebreid materieelbestand ingezet, waaronder:

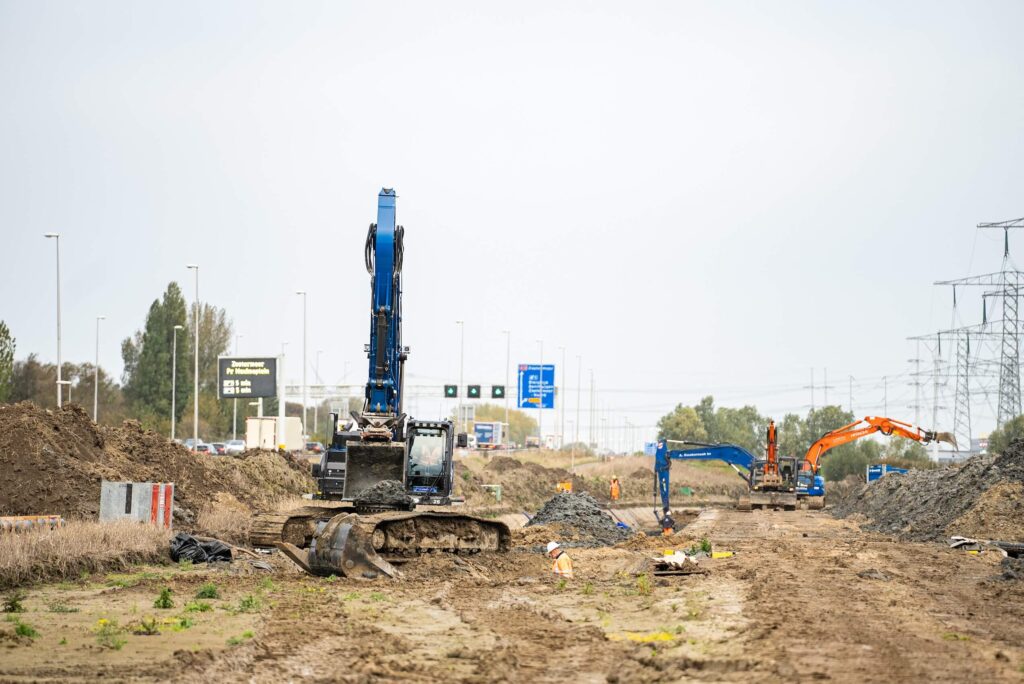

• Rupskraan 38 ton

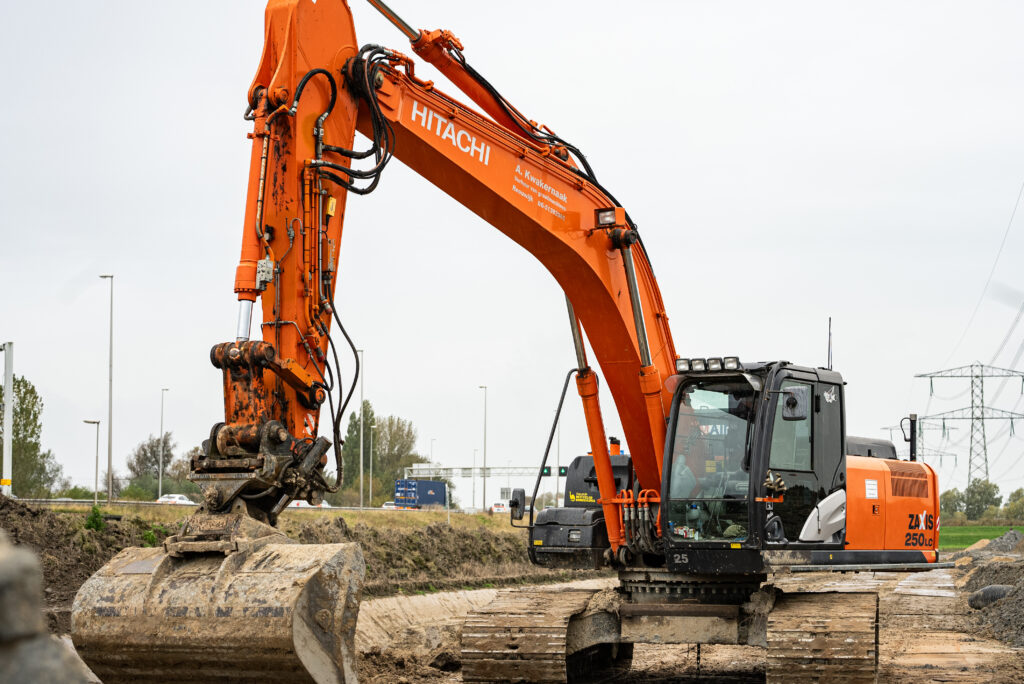

• Rupskraan 30 ton
• Twee mobiele kranen van 17 ton
• Kabellier 5 ton en touwlier
• Trekker met kipper en dieplader
• Vrachtwagen en diverse zandauto’s voor de aanvoer van zand

De werkzaamheden zijn uitgevoerd door een team van 4 tot 8 medewerkers van A. Kwakernaak, waarbij ook de uitvoerder voor de civiele werkzaamheden door ons is geleverd.

Succesvolle samenwerking met Van Gelder

Dankzij de nauwe samenwerking met Van Gelder en de inzet van onze ervaren specialisten is het project naar volle tevredenheid van alle betrokken partijen verlopen en zijn de werkzaamheden in april 2025 afgerond. Veiligheid, kwaliteit en efficiëntie stonden gedurende het hele traject centraal.
