Specialistisch damwandwerk bij herstelwerkzaamheden 150 kV-verbinding Beverwijk–Oterleek

A. Kwakernaak B.V. heeft in opdracht van NRG Group specialistische civieltechnische werkzaamheden uitgevoerd voor de nieuwe 150 kV-hoogspanningsverbinding tussen Beverwijk en Oterleek. Op drie locaties moesten ondergrondse mofverbindingen opnieuw bereikbaar worden gemaakt voor herstelwerkzaamheden. Met eigen damwandmaterieel, ervaren medewerkers en specialistische kennis van grond- en damwandwerk heeft Kwakernaak deze werkzaamheden succesvol uitgevoerd.

Een belangrijke hoogspanningsverbinding voor Noord-Holland

In opdracht van TenneT heeft NRG Group de afgelopen jaren gewerkt aan de aanleg van een nieuwe dubbele 150 kV-kabelverbinding tussen de hoogspanningsstations Beverwijk en Oterleek. Het tracé heeft een lengte van ongeveer 30 kilometer en vormt een belangrijke uitbreiding van de hoogspanningsinfrastructuur in Noord-Holland. De hoogspanningskabels zijn in verschillende secties aangelegd en vervolgens met behulp van ondergrondse mofverbindingen aan elkaar gekoppeld. De montage van deze verbindingen is uitgevoerd door kabelleverancier Prysmian.

Tijdens de hoogspanningstesten bleken op drie locaties mofverbindingen niet aan de gestelde eisen te voldoen. Om herstel mogelijk te maken, moesten deze verbindingen opnieuw worden vrijgegraven.

Specialistische bouwkuipen in zeer slappe veengrond

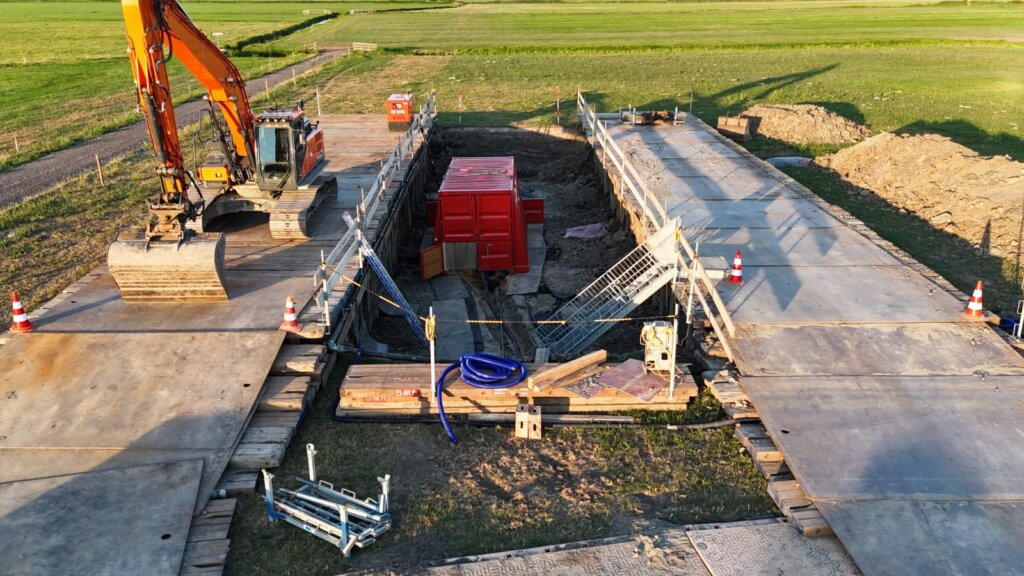

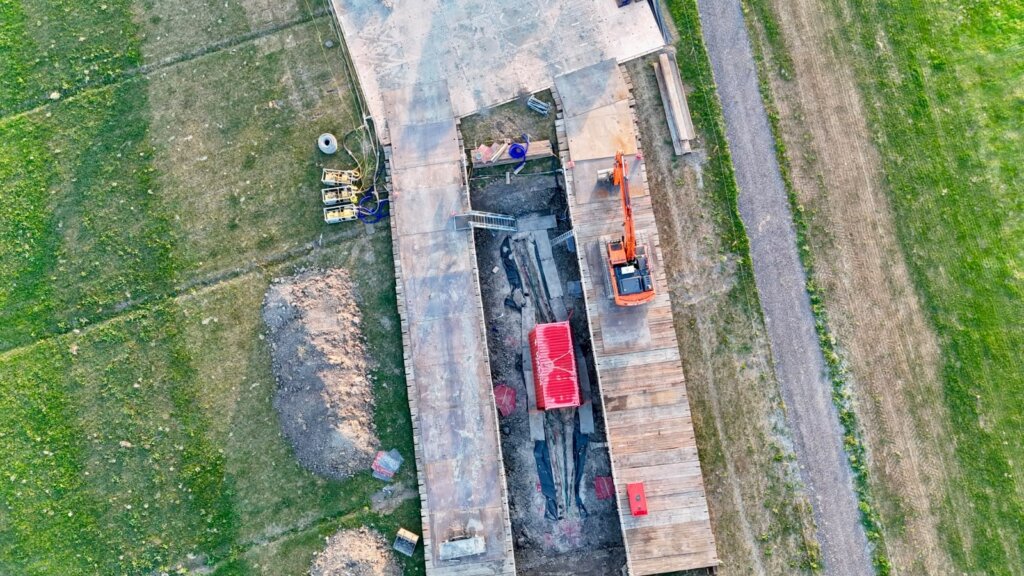

A. Kwakernaak kreeg de opdracht om de drie moflocaties civieltechnisch bereikbaar te maken. Op twee van de drie locaties was de bodemgesteldheid dermate slecht dat een reguliere ontgraving onder talud niet mogelijk was. De ondergrond bestond voornamelijk uit zeer slappe veenlagen met een beperkte draagkracht. Om de mofverbindingen toch veilig bereikbaar te maken, zijn op deze locaties tijdelijke damwandkuipen gerealiseerd.

De mofverbindingen bevonden zich op circa 1,80 tot 2,20 meter onder maaiveld. Om voldoende werkruimte te creëren, moesten de bouwkuipen tot een diepte van ongeveer 2,50 tot 3,00 meter worden ontgraven. Vanwege de slechte bodemgesteldheid was een zorgvuldig ontworpen bouwkuipconstructie noodzakelijk.

Damwandconstructies met stalen stempelramen

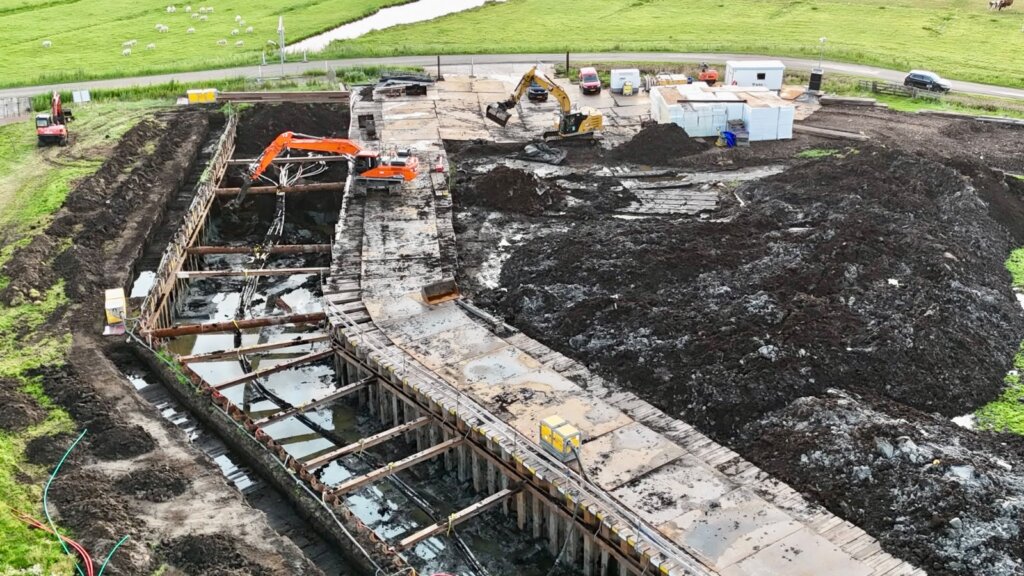

Voor de tijdelijke bouwkuipen zijn stalen damwandplanken met een lengte van 8,5 meter toegepast. Deze damwanden zijn aangebracht met eigen trilblokken en materieel van A. Kwakernaak. Om de stabiliteit van de bouwkuipen tijdens de ontgravingswerkzaamheden te waarborgen, zijn stalen stempelconstructies aangebracht. Hierbij zijn stalen binten toegepast om de krachten vanuit de damwanden op te vangen.

De constructieve berekeningen van de tijdelijke damwandkuipen zijn verzorgd door ingenieursbureau BT Engineering.

Met name de combinatie van de slappe veengrond, de benodigde ontgravingsdiepte en de aanwezigheid van kwetsbare hoogspanningskabels vroeg om een zorgvuldige uitvoering en nauwkeurige afstemming tussen de betrokken partijen.

Zorgvuldig vrijgraven van hoogspanningskabels

Bij het vrijgraven van de mofverbindingen stond het voorkomen van schade aan de bestaande kabels centraal. De ontgravingswerkzaamheden zijn daarom gefaseerd uitgevoerd. Tot aan de aanwezige kabelafdekplaten is de grond machinaal ontgraven. Vervolgens zijn de kabels en mofverbindingen met behulp van een grondzuigwagen zorgvuldig vrijgemaakt.

Door deze werkwijze konden de bestaande kabels worden blootgelegd zonder dat direct rondom de kabels met regulier graafmaterieel hoefde te worden gewerkt. Nadat de mofverbindingen bereikbaar waren gemaakt, kon Prysmian de noodzakelijke herstelwerkzaamheden uitvoeren.

A. Kwakernaak verzorgde alle bijbehorende civieltechnische werkzaamheden, waaronder het aanbrengen van de bouwkuipconstructies, het ontgraven en vrijmaken van de moflocaties en de civiele afronding na herstel.

Eigen materieel en ervaren medewerkers

Gedurende een uitvoeringsperiode van ongeveer drie maanden waren continu vier tot zes medewerkers van A. Kwakernaak en ingeschakelde partners betrokken bij de werkzaamheden. Een belangrijk voordeel was de beschikbaarheid van eigen damwandmaterieel, trilblokken en ervaren machinisten en grondwerkers. Waar nodig is aanvullend materieel ingehuurd om de werkzaamheden efficiënt uit te voeren. Door deze combinatie van eigen capaciteit en flexibele inzet van aanvullende middelen kon Kwakernaak de verschillende herstelwerkzaamheden adequaat ondersteunen.

Succesvolle samenwerking en ingebruikname

De werkzaamheden vroegen om een goede samenwerking tussen NRG Group, Prysmian, BT Engineering en A. Kwakernaak.

Onder begeleiding van NRG Group zijn de verschillende civieltechnische en elektrotechnische werkzaamheden zorgvuldig op elkaar afgestemd. Inmiddels zijn de herstelwerkzaamheden volledig afgerond en is de nieuwe hoogspanningsverbinding door TenneT in gebruik genomen. Daarmee is een belangrijke mijlpaal bereikt in het versterken van de elektriciteitsinfrastructuur in Noord-Holland.

Voor A. Kwakernaak vormt dit project opnieuw een mooi voorbeeld van de toegevoegde waarde van specialistisch grond- en damwandwerk.

Juist wanneer bodemomstandigheden complex zijn en werkzaamheden zorgvuldig moeten worden uitgevoerd rondom bestaande infrastructuur, maken vakmanschap, ervaring en de inzet van het juiste materieel het verschil.
