Specialistisch grond- en damwandwerk voor project Westlus Rotterdam

A. Kwakernaak B.V. heeft in opdracht van Van Vulpen een belangrijke civieltechnische bijdrage geleverd aan het project Westlus in Rotterdam. Met diepe damwandkuipen, uitdagende leidingaansluitingen en specialistisch grondwerk tot circa zes meter onder maaiveld vormde dit project een mooie demonstratie van ons vakmanschap. Inmiddels zijn alle werkzaamheden succesvol afgerond.

Vernieuwing rioolpersleidingen in Rotterdam-West

Voor de vernieuwing van het afvalwatertransportsysteem in Rotterdam-West zijn in opdracht van de gemeente Rotterdam twee nieuwe rioolpersleidingen aangelegd.

Een belangrijk onderdeel van het project bestond uit twee horizontaal gestuurde boringen (HDD), waarbij twee HDPE-leidingen met een diameter van 900 mm over een lengte van circa 1.100 meter per leiding zijn aangebracht.

Van Vulpen verzorgde de uitvoering van de gestuurde boringen. A. Kwakernaak was verantwoordelijk voor een belangrijk gedeelte van de civieltechnische werkzaamheden, waaronder de inrichting van werkterreinen, ondersteuning bij de leidingmontage en het realiseren van diepe bouwkuipen en aansluitende leidingtracés.

Bijzondere voorbereiding en transport over water

De lange HDPE-leidingstrengen zijn vooraf samengesteld op een kade in het Europoortgebied.

A. Kwakernaak verzorgde hierbij de inrichting van de werkterreinen en de civiele ondersteuning tijdens de leidingmontage. Ook begeleidden onze medewerkers het spiegellassen, het doortrekken van de leidingstrengen en het verwijderen van de rolstellen.

Na het samenstellen zijn de leidingstrengen met behulp van telescoopkranen en onder begeleiding van Kwakernaak te water gelaten.

Vervolgens zijn de leidingen door Van Vulpen, in samenwerking met een gespecialiseerde onderaannemer, over het water naar de boorlocatie getransporteerd, waar de beide leidingen in afzonderlijke booroperaties zijn ingetrokken.

Diep grondwerk met complexe leidingaansluitingen

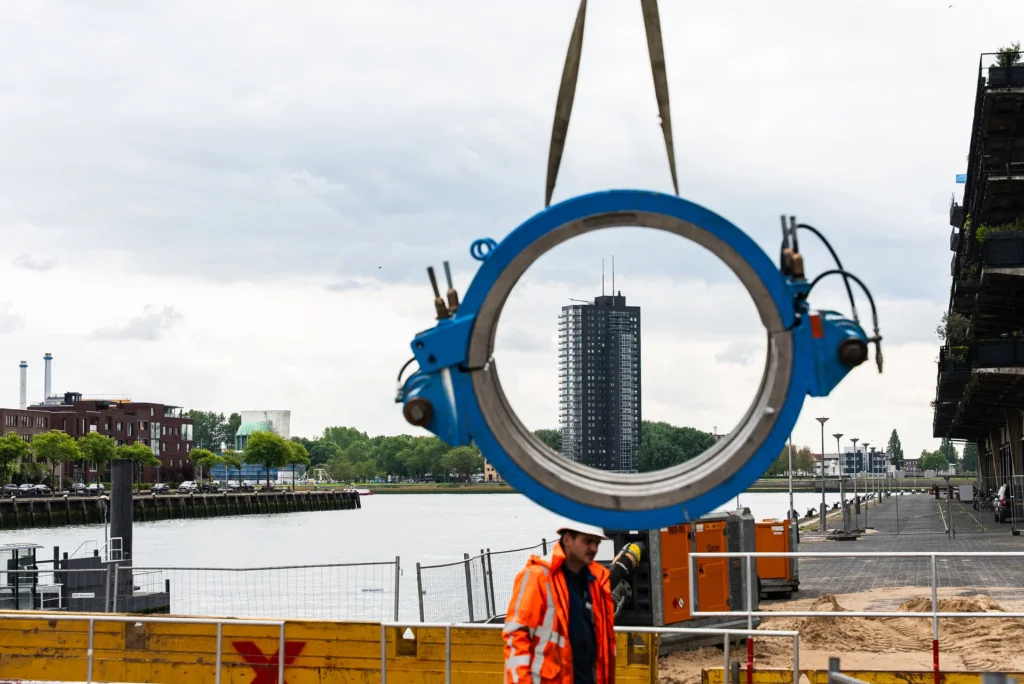

De grootste technische uitdaging voor A. Kwakernaak lag bij het realiseren van de aansluitingen op de gestuurde boringen.

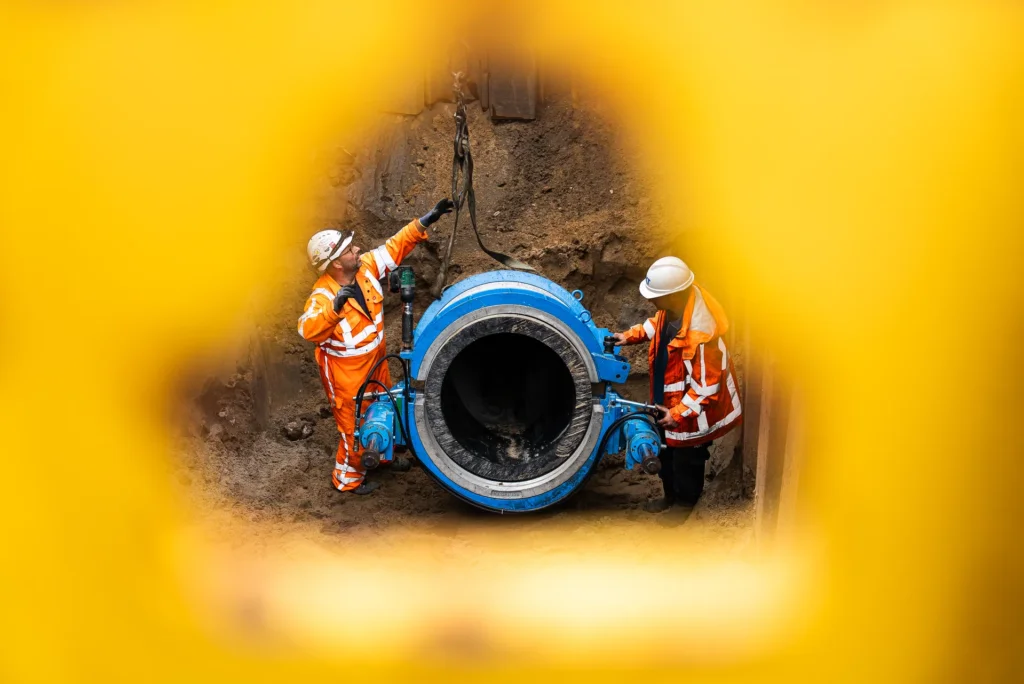

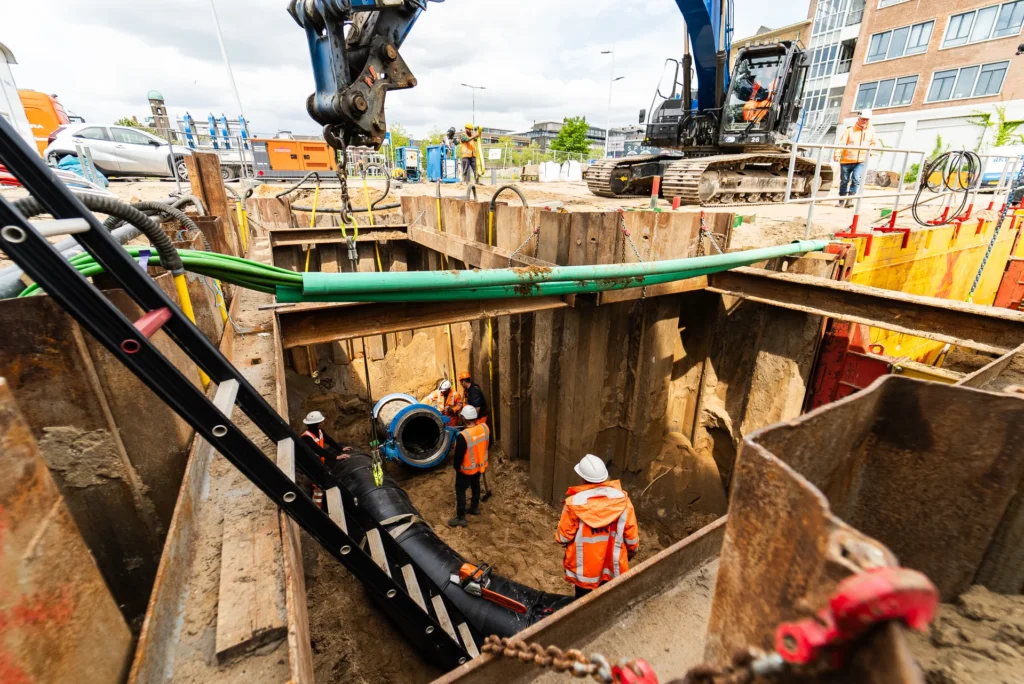

Voor het aansluiten van de HDPE-leidingen moesten op verschillende locaties diepe bouwkuipen worden gerealiseerd. Deze zijn uitgevoerd met stalen damwanden en voorzien van meerdere stempelramen om de stabiliteit tijdens de ontgraving en leidingmontage te waarborgen.

De diepste ontgravingen bereikten circa zes meter onder maaiveld.

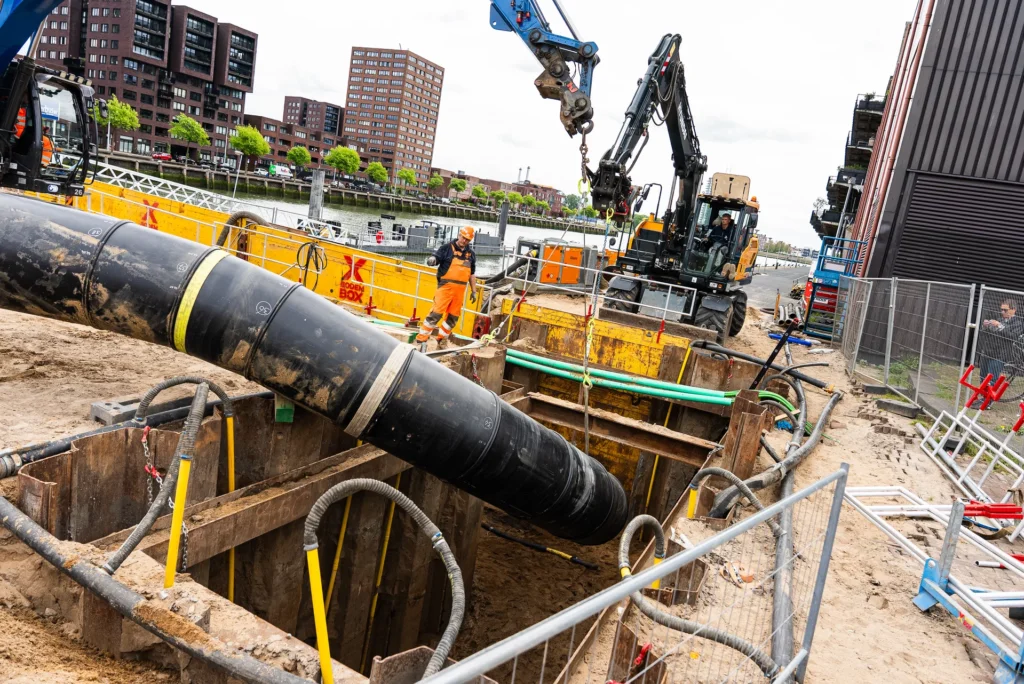

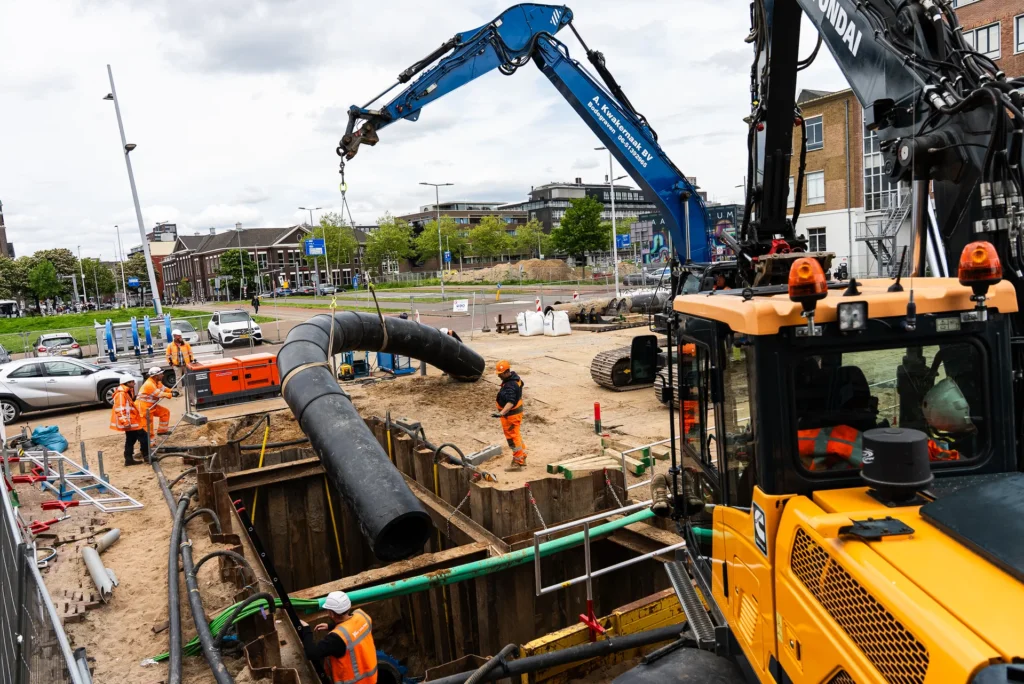

Een bijzondere uitdaging was het samenbrengen van de twee rioolpersleidingen. Vanuit de gestuurde boringen lagen de leidingen ongeveer tien meter uit elkaar. Binnen een relatief kort aansluitend tracé moesten deze leidingen niet alleen naar een geringere aanlegdiepte worden gebracht, maar ook naar een onderlinge afstand van ongeveer een halve meter worden geleid.

Dit vroeg om nauwkeurige maatvoering, een zorgvuldige fasering van het grondwerk en een goede afstemming tussen de civiele werkzaamheden en de leidingmontage.

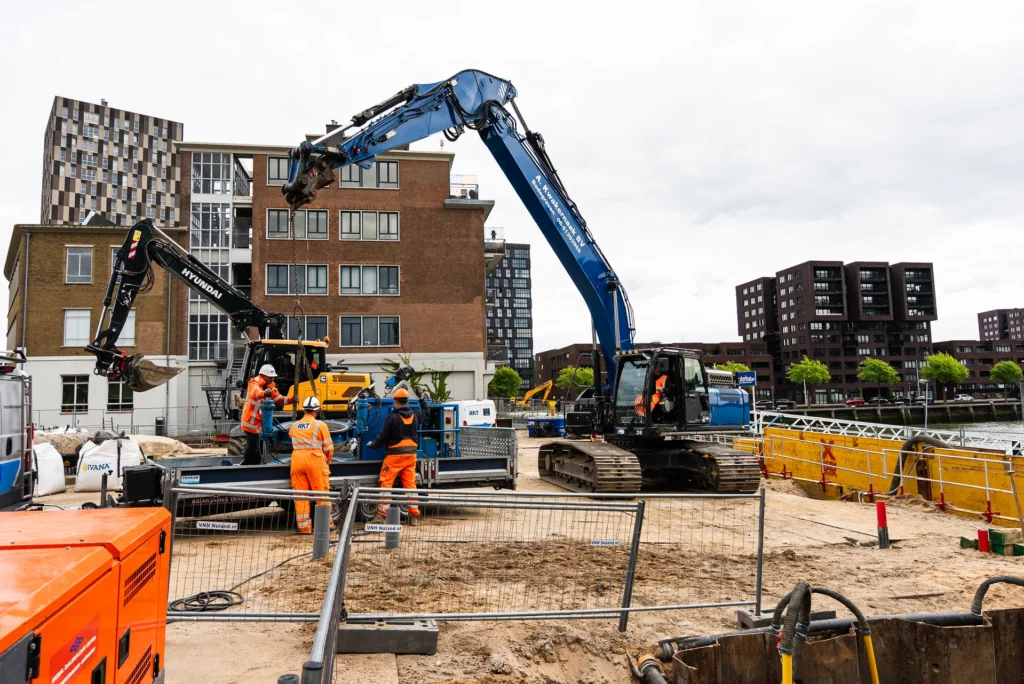

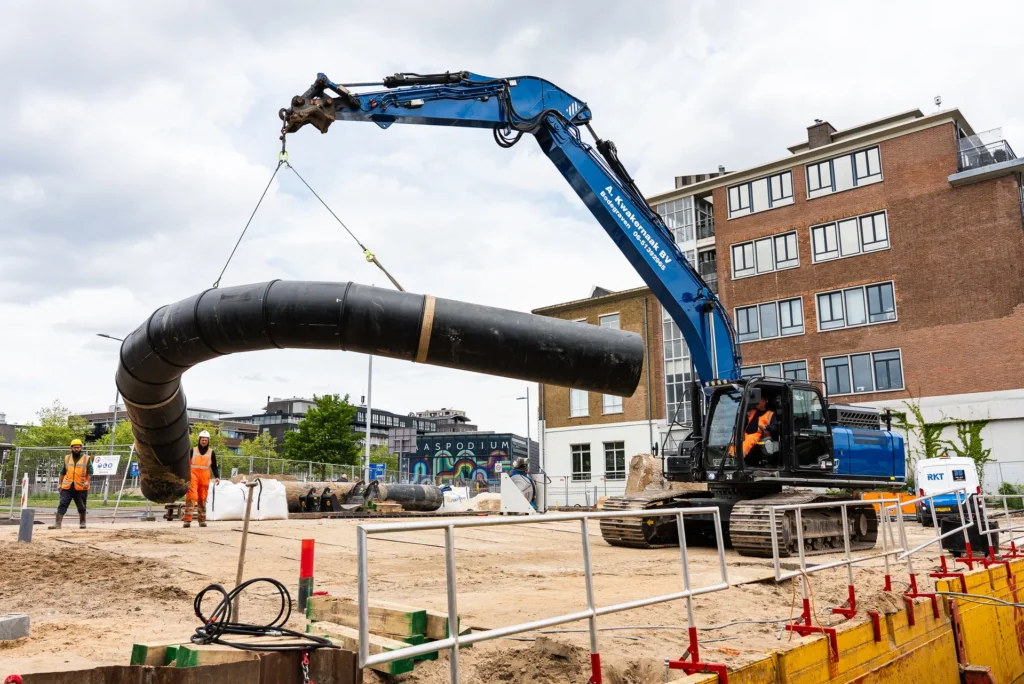

A. Kwakernaak verzorgde het aanbrengen van de damwandconstructies en sleufkisten, het ontgraven van de bouwkuipen, het tijdelijk opslaan van de vrijkomende grond en de ondersteuning tijdens het samenstellen en aansluiten van de leidingen.

Vakmanschap en gespecialiseerd materieel

Gedurende een uitvoeringsperiode van ongeveer zes maanden waren gemiddeld zes tot tien medewerkers van A. Kwakernaak betrokken bij de werkzaamheden.

Voor het project werd onder andere het volgende materieel ingezet:

• Mobiele graafmachine van 16 ton.

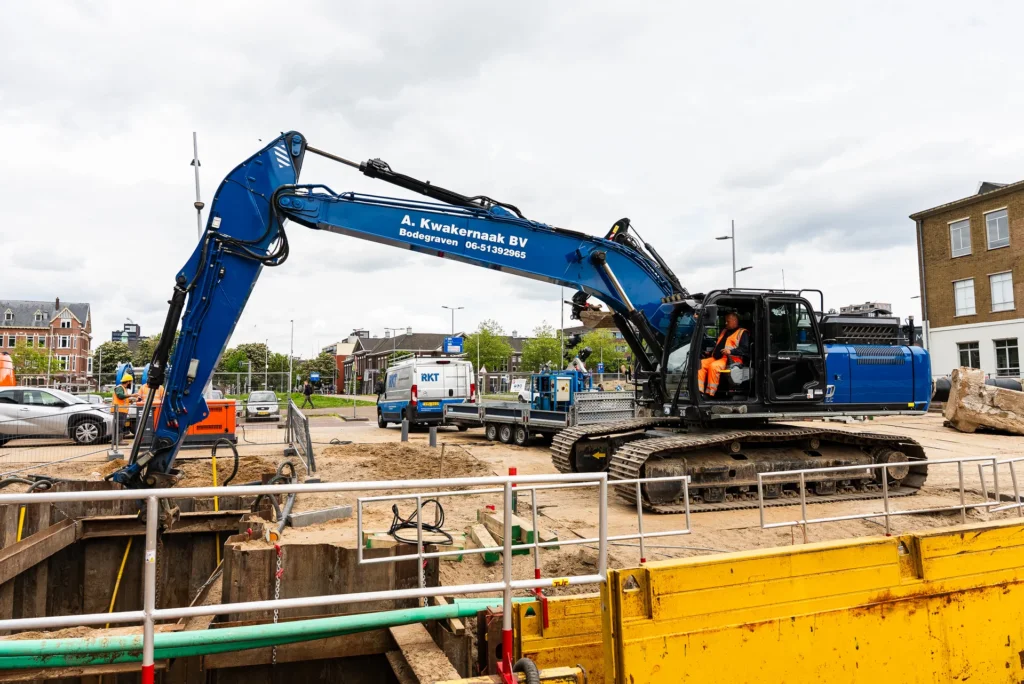

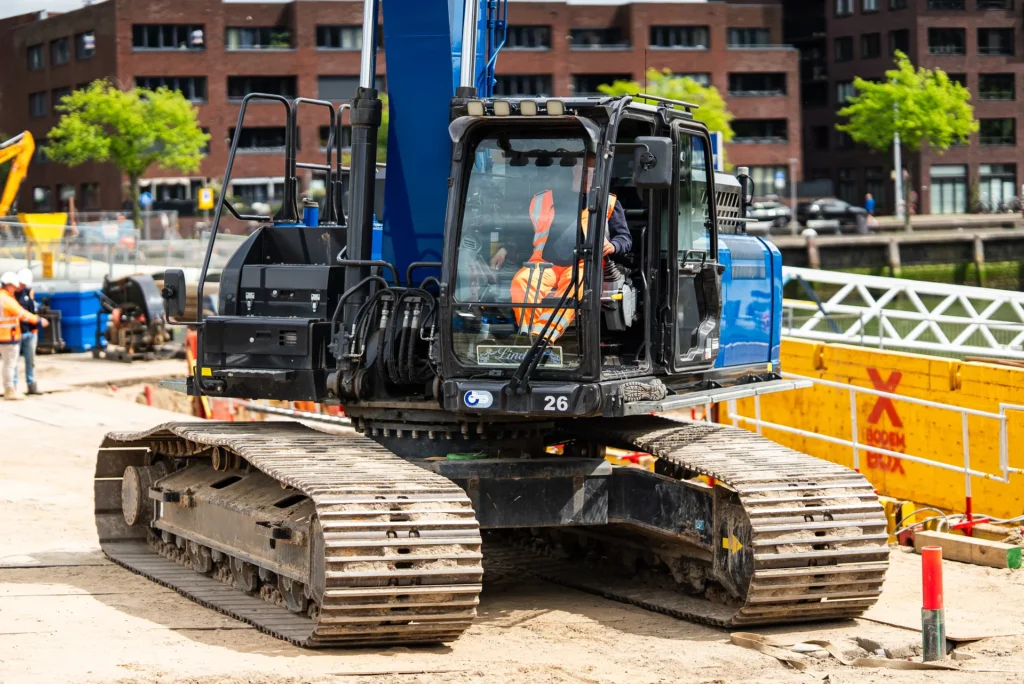

• Rupsgraafmachine van 22 ton.

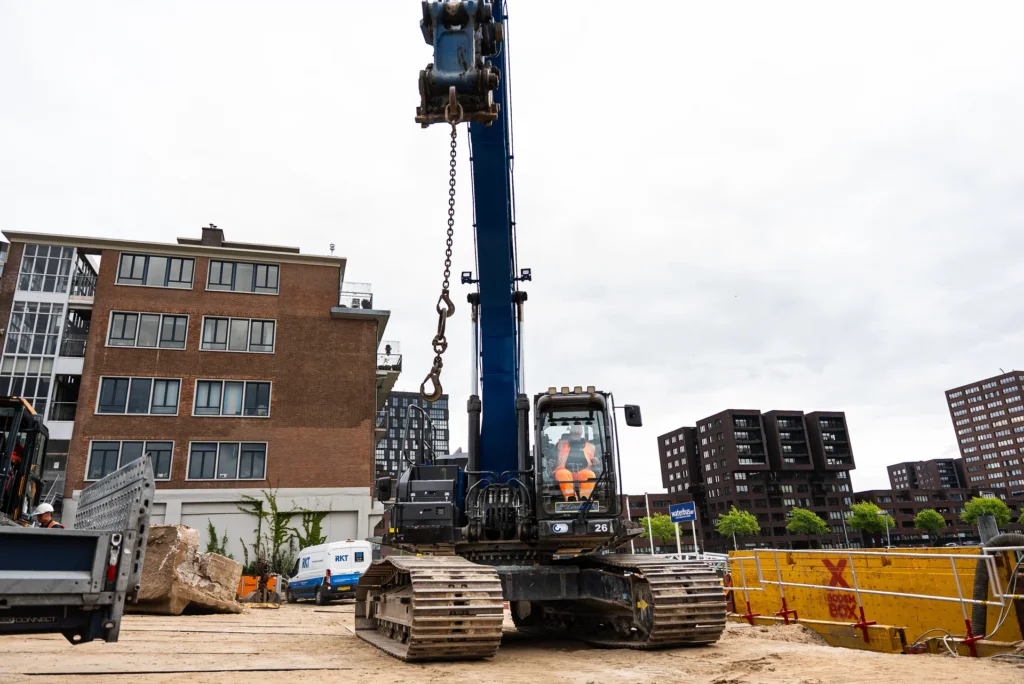

• Rupsgraafmachine van 30 ton.
• Trilblokken voor het aanbrengen van de damwanden.
• Trilplaten, stampers en overige verdichtingsapparatuur.
• Gespecialiseerde grondwerkers en machinisten.

Juist de combinatie van diep grondwerk, tijdelijke damwandconstructies en complexe leidingmontage maakte dit project bijzonder.

Door de inzet van ervaren medewerkers en passend materieel konden de werkzaamheden veilig, nauwkeurig en efficiënt worden uitgevoerd.

Succesvolle samenwerking met Van Vulpen

Het project Westlus vroeg om een nauwe samenwerking tussen de verschillende uitvoerende partijen. Van Vulpen verzorgde de gestuurde boringen en A. Kwakernaak leverde de specialistische civieltechnische ondersteuning, zowel tijdens de voorbereiding als bij de aansluitende werkzaamheden.

Met name bij het realiseren van de diepe bouwkuipen en het samenbrengen van de twee grote rioolpersleidingen kwam de ervaring van onze medewerkers in grond- en damwandwerk volledig tot zijn recht.

We kijken terug op een mooi en technisch uitdagend project waarin vakmanschap, flexibiliteit en samenwerking hebben geleid tot een succesvol resultaat.
